Освещение промышленных объектов

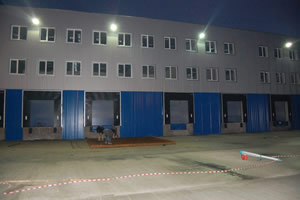

В начале процесса проектирования освещения склада, нужно учесть возможности монтажа приборов освещения на близлежащих домах, для установки необходимо наличие задания на строительство прожекторной площадки. Должны быть учтены меры безопасности, связанные с доступом на крышу и непосредственно к площадке. Если возможность установить прожекторы на крыше отсутствует, то используют прожекторные мачты. На них устанавливаются различные типы прожекторов, самых различных масс и размеров. На прожекторные мачты не могут устанавливаться ксеноновые устройства освещения, из-за своих, преобладающих перед прожекторами, масс и размеров и в результате этого для их установки требуются специально сконструированные мачты.

При выборе способов освещения складов открытого типа необходимо учесть процесс проведения погрузочных и разгрузочных работ, проводимых кранами различного типа, штабелеукладчиками, автопогрузчиками и т. п., а также обратить внимание непосредственно на сам проце сс складирования материала.

Если при штабельном варианте хранения, создаются теневые зоны, то мачты необходимо проектировать по всему периметру охватываемой площади, чтобы рассеять те самые теневые зоны, падающие от штабелей.

В случае проведения работ, связанных с освещением на складах с мостовыми и козловыми кранами, при установке прожекторов необходимо учесть то, что лучи от прожекторов должны направляться под тем же углом, что и зрение крановщика, иначе при работе может возникнуть ослепление. Если склад не совсем обширный, то на нем, с целью освещения, можно размещать, как и двусторонние, так и односторонние мачты освещения.

Нужно помнить, что на складах могут выполняться не только погрузочные работа, а также проводиться ремонт, сварочные работы, сборка различных металлоконструкций. Эти работы имеют не менее высокие требования к освещению, чем простая освещенность площади складов. При проведении таких «осветительных» работ, нужно работать в соответствии с нормативно-технической отраслевой документацией.

Разработку всего проекта необходимо разбить на несколько немаловажных этапов. В первую очередь нужно заиметь грамотно составленное техническое задание на выполнение. В нем обязательно должна присутствовать информация об объеме помещения, о геометрии поверхностей и о самой планировке. Должно быть учтено всё, начиная от цвета потолка и стен, заканчивая характеристиками пола:

1. допустимые варианты расстановки приборов освещения;
2. разрешение на возможность изменения энергопотребления и на его легальность;
3. характеристики условий, касающихся температуры, естественного дневного освещения, влажности, температуры и т.д.;
4. схема с предполагаемым местом хранения;
5. информация о том, в какой степени механизирован склад и о том, что касается взрыв о -, пожаро-, химических угроз;
6. рассчитываются ли на территории складской площадки какие-либо работы, нуждающиеся в более высоком освещении, нежели общее;
7. составляющая экономики;
8. требования заказчика (не во всех случаях определяются уже существующими правилами);
9. прочие необходимости относительно объекта.

От того, насколько информация является правильной и полной, определится судьба конкретного объекта, как и на всех этапах его строительства, так и в дальнейшем использовании. Согласованность действий с заказчиком должна проводиться на каждом из этапов.

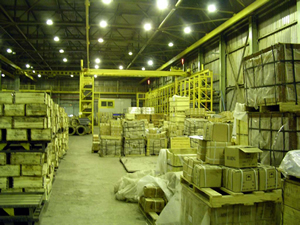

Следующим шагом следует процесс подбора светильников для освещения склада, исходя из информации полученной на прежних этапах. В зависимости от таких факторов, как уровень пыли в помещении, колебания потоков света, особенностей в использовании, вводят КЗ (коэффициенты запаса). Во избежание большого расхода энергии необходимо ответственно отнестись к выбору приборов освещения, при этом нужно не забыть учесть то, что итоговая стоимость состоит из 2 частей: цены покупки и цены дальнейшего использования. Очень часто бывает так, что экономия сре дств при покупке оборачивается в дальнейшем большими затратами при использовании. В интересах, как заказчика, так и проектировщика найти единое благоприятное решение, к примеру, нередко можно встретить удобный по стоимости вариант, в комплектацию которого входят ртутные лампы в отечественных светильниках (торговый дом «Светотехника», производство завода «Световые технологии»).

Мощность светильников для склада выбирается относительно высоты потолка и составляет: от 150 до 400 Вт., при широком светораспределении, крепеж производится на крюк, либо на сам трос (такие светильники как РСУ, РСП). За счет большой светоотдачи и неплохой цветопередачи, высоким сроком полезного действия отличаются металогалогеновые лампы, но за счет этого и стоят они намного больше, нежели ртутные. Светильники, таких типов, как ЛСП, ПВЛМ, также отличающиеся высокой светораспределительностью, широко применяются в тех случаях, когда, потолок расположен не очень высоко, либо когда невозможно установить подвесной светильник.

Высоким качеством и соответствующей доступной ценой отличаются российские светильники, преуспевающих производителей. Светильники более высокой стоимостью, почему-то пользуются малым спросом среди заказчиков из России, но и наряду с этим иностранные компании, работающие в России, предпочитают использовать именно светильники иностранных марок, таких как THORN, Philips, Siteco, Schreder и др., объясняя этот выбор высокой надежностью в использовании.

После того, когда становится известно каким оборудованием пользоваться, приступают к его размещению (к расстановке светильников по площадке объекта, производится светотехнический расчет освещения склада). Расстановку проводят специалисты, относительно требований заказчика, характеристик конкретного помещения исходя из конкретных правил. В зависимости от начальных данных, расчет может проводиться либо «впрямую», когда заранее известны места расстановки приборов освещения, либо «наоборот», когда известны световые параметры, а расстановка светильников происходит самым приемлемым способом. Здесь наиболее важную роль играет подготовка специалистов и их опыт в этой сфере, так как от их грамотности зависит исход всего проекта. В случае ошибок, как минимум потребуются дополнительные затраты при эксплуатации, а как максимум – вероятность серьезного нарушения охраны и труда, со всем из этого выходящим.

В наше время, по средствам вычислительной техники, человек, занимающийся проектированием, может предоставить заказчику полноценный макет освещения склада в трехмерной форме, за долгое время до реализации проекта. Это, тем самым позволяет заказчику детально ознакомиться с каждой частью помещения настолько, будто проект уже закончен и позволяет сделать обдуманные выводы о его исполнении. За счет этого экономится значительная сумма денег и нервов при обнаружении каких-либо недочетов, так как установка еще и не начиналась.

Обладая планом расстановки светового оборудования, можно перейти к части проекта, связанной с электротехникой - электротехническая часть проекта (проект электрики для освещения склада). С учетом схем управления производятся расчеты сечения кабелей, различных аппаратов защиты, рассчитывается место, где будет размещаться щиток, и уже существующее оборудование.

Следующим шагом идет процесс согласования с инстанциями, занимающимися контролем. Количество и порядок проведения этих согласований зависит от характеристик и назначения складского помещения (Пожарная инспекция, Энергонадзор и т.д.).

В результате разработки проекта освещения склада, помимо электрических схем и схем установки, формируется сметная документация, которая определяет в полном объеме все затраты на приобретение, установку и использование осветительных приборов.
