Освещение футбольных полей стадионов должно производиться в соответствии с установленными нормативными документами. Существует ряд стандартов по спортивному освещению – все они регламинтируют требования к освещению футбольных полей.

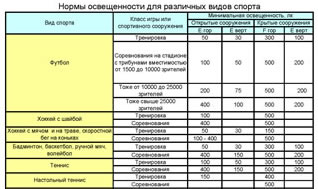

В Европе на основе Европейского стандарта EN 12193:1999 для различных классов игры регламентируются различные уровни освещенности футбольных полей. Согласно EN 12193:1999 для освещения теннисного корта средний уровень освещенности 75 лк, 200лк и 500лк (для 3-го, 2-го и 1-го классов игры соответственно). Существуют и российские стандарты, согласно которым уровни освещения несколько ниже. Национальные футбольные ассоциации, например, футбольная ассоциация Англии, предусматривает для своих игр минимальный уровень освещенности 120лк (для клубов начального уровня) и 350лк для профессиональных игр. Помимо минимальной освещенности при проектировании освещения футбольных стадионов необходимо следить за равномерностью освещения. Если игра подразумевает под собой телевизионную трансляцию, то требования по освещению изменяются – это также стоит иметь ввиду. Для цветного телевизионного освещения нормы освещения в Европе устанавливаются в пределах 1200лк-1400лк -освещенность в вертикальной плоскости.

При освещении стадионов применяются мачтовые, линейные либо смешанные системы.

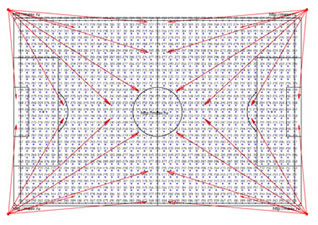

Мачтовые системы нашли широкое распространение, в основном, в варианте использования 4-х опор, установленных по углам поля. Практика показывает, что в этом случае основные требования к освещению могут быть реализованы, однако системе свойственны и недостатки: для ограничения слепящего действия прожекторов требуются высокие мачты. В зависимости от места расположения их высота может достигать 80м и более, что существенно увеличивает стоимость строительных работ. Недостатком системы является также наличие 4-х теней от освещаемых объектов (спортсменов, спортивного оборудования). Поэтому 4-х мачтовая система для освещения применяется в сочетании с группами прожекторов, установленных на козырьках, опорах или других строительных элементах и служащих для улучшения качественных показателей освещения футбольного поля.

Переход к большему количеству прожекторных мачт (6,8 и более осветительных опор) упрощает задачу получения регламентируемых показателей освещения, однако увеличивает стоимость освещения футбольного стадиона. Такой способ используется при освещении небольших спортплощадок, где высота мачт невелика.

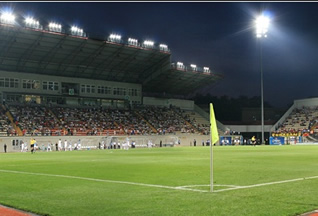

Линейные системы футбольного освещения предусматривают установку прожекторов вдоль длинных сторон поля на козырьке над трибунами, либо на специально предусмотренных для этой цели конструкциях. Сплошная или состоящая из отдельных групп линия прожекторов позволяет обеспечить нужные зрительные условия и требования телевидения. Глубина теней при этой системе также уменьшается. Ограничивающим является условие размещения прожекторов, при котором слепящее действие их мало. К недостаткам этой системы следует отнести высокую стоимость установок футбольного освещения.

При проектировании каждой из этих систем футбольного освещения необходимо избегать образования на поле теней от козырьков трибун. Следует также предусматривать световое ограждение прожекторных мачт.
